ZZSE: was macht dieses Bauteil?

[beaver]

hi,

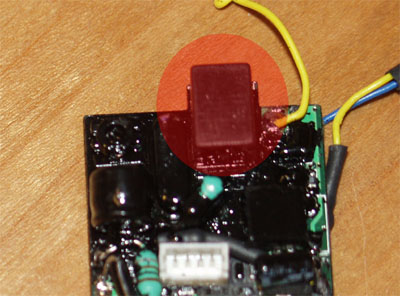

was ist, oder macht das rot markierte Bauteil?

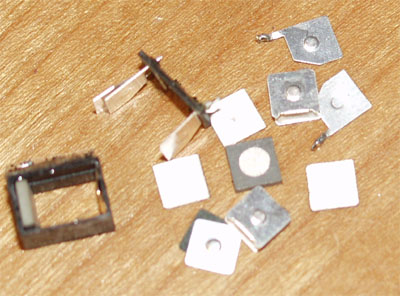

nach dem zerlegen sieht es dann so aus:


danke für eure schnelle Hilfe

gruß
-beaver

_________________
Meine Karts http://rc-micromodellbau.de/rc-forum/viewtopic.php?t=7711

[DOC]

-----------> OFW <-------

OberFlächenWellenfilter
mit anderen Worten: Ein Bandpass

greez DOC
_________________
____SIGNATUR ?______

[cartman]

Hmm... dazu habe ich dann noch zwei Fragen:
1.) Was für eine funktion hat der OFW, speziell im ZZSE?
2.) Warum zerlegt man den?

_________________

Another visitor - Stay a while ... stay forever!"

[beaver]

Die Frage ist? brauch ich den im ZZSe? stört der andere Fahrzeuge wenn der fehlt? oder ist das Fahrzeug dann anfälliger auf andere Signale? Fahren tut das teil auch ohne den filter!

ich hab von Force den ZZ-Racer bekommen
der passt zwar auf ein zz chassis, aber für den ZZse ist der zu flach! trotz ausfräsen fehlen mir ein paar mm!

deshalb muß dieser Wellenfilter raus und noch so ein paar überflüssige teilchen! schließlich soll der Cobra ja mit Licht fahren..... das wird eng

-beaver


_________________
Meine Karts http://rc-micromodellbau.de/rc-forum/viewtopic.php?t=7711

[microsash]

Mh.... mutig mutig

Wie sieht es denn mit der Reichweite ohne Filter aus ?
_________________
**** www.crc-oberkirch.de *****

[beaver]

@ sash

Reichweite ca 20 cm
jetzt hab ich das teil über die Vorderachse gebaut....da ist in der höhe noch am meisten Platz

-beaver


_________________
Meine Karts http://rc-micromodellbau.de/rc-forum/viewtopic.php?t=7711

[microsash]

Na, da würd ich ihn aber auch drinlassen (ist der zerlegte Schrott ?)
_________________
**** www.crc-oberkirch.de *****

[DOC]

Der OFW ist ein Bandfilter, d.h er filtert oberhalb und unterhalg des Nutzsignales so zimlich alles weg.

Wie sauber er "filtert" ist abhängig von der "Güte" des Bauteiles.

Es stört keine anderen Fahrzeuge, wenns fehlt, gehört ja zur "Empfangseinheit" und nicht zur "Sendeeinheit"

Weglassen:
Nöö, geht nicht, da die Decoderschaltung im IC dann auch unerwünschte Frequenzbereiche versucht zu decodieren.
Da diese aber leistungsmässig das Nutzsignal meistens überlagern, geht dementsprechend auch die Reichweite flöten.

Wichtig:
Da sich diese Signale noch im HF-Bereich befinden ist darauf zu achten, dass Bauteil möglichst nahe am Decoderbaustein
zu plazieren und so weit als möglich entfernt von "HF-Spuckern" zu lassen.

Warum man den zerlegt:
Weil man Neugierig ist.......und das ist gut so


Ich denke sind nun alle Fragen geklärt????

greez DOC
_________________
____SIGNATUR ?______

[beaver]

@sash... wie? zerlegter Schrott....? ist ein prima puzzle

@ doc, danke

das war doch mal eine qualifizierte Info für einen HF Neuling

bekommt mann den diese Dinger nicht kleiner? flacher? oder diskret aufgebaut? das Teil ist einfach zu groß
wie kann man denn die Werte bzw. Frequenzbereich dieser Filter ermitteln?

Ich hab das Teil jetzt mit drei kabelchen(ca. 4cm) verlängert und an eine andere Stelle gesetzt! Die Reichweite ist wieder prima! ob andere Fahrzeuge oder andere HF-Quellen diese
Konstuktion jetzt stören oder beinflussen muss ich noch testen!

gruß
-beaver
_________________
Meine Karts http://rc-micromodellbau.de/rc-forum/viewtopic.php?t=7711

[DOC]

Kleiner hab ich noch nirgends gesehen (hab mich auch noch nicht dafür interesiert ), wenn es das gibt, (für den consumer-bereich) wird es extrem viel kosten.

Diskret kann man das auch aufbauen....
Stichwort Pi-Glieder
(die Güte wird dann aber um den Faktor 10-100 schlechter)

der Wert steht auf dem Bauteil drauf in Khz!!
Die genaue Durchlassspezifikation ist nur über den Hersteller des Bauteiles zu ermitteln

und andere Fahrzeuge kann es nicht stören....siehe oben!!

friede DOC
_________________
____SIGNATUR ?______

[Baube]

wenn dieses teil dafür da ist signale zu empfangen, wäre es möglich eine besseres teil zu kaufen um eine höhere reichweite zu erziehlen?

[JackDaniels]

Lies nochmal was DOC geschrieben hat:

"Der OFW ist ein Bandfilter, d.h er filtert oberhalb und unterhalg des Nutzsignales so zimlich alles weg. "

-----

"Dieses Teil" - wie du es nennst - ist nicht direkt der Empfänger, sondern filtern "falsche" Signale weg.

Stell dir vor, durch ein blaues Loch passen nur blaue Kuglen, jetzt gibt es zwei Möglickeiten, entweder du stellst jemand vor dein Loch, der die Roten, Grünen und Gelben aussortiert, oder du lässt alle Kugeln auf dein Loch zu und es verstopft sofort.
Die blauen Kugeln können desto besser durch das Loch fallen, je genauer der "Sortierer" sortiert.

Grüße, JD
